銅線圧出機 140kg/h ワイヤ断熱機 70mm
適用する:
この機械は,LSZHケーブルを隔離または包装するために使用されます.これは,LSZH材料のために特別に設計された専門スクリューで装備されています.圧縮比は,最もスムーズな挤出プロセスを保証するために厳格に制御されています機械の最適な動作温度を維持するために,カスタマイズされた暖房と冷却システムが採用されています.生産構成や設定を迅速に調整するための使いやすいPLC制御パネルが用意されている..
例えば,典型的な生産ラインでは,圧縮比の厳格な制御により,圧縮された材料が均質な厚さと質を保ち,欠陥のリスクが軽減されます.オーダーメイドの暖房・冷却システム精密な製造施設のように 温度を正確に維持し 最終製品の性能に影響を与える 過剰な熱や冷却を防ぎます操作プロセスを簡素化します.多くの近代的な産業装置で見られるように,オペレーターは必要な変更を迅速にすることができます.
仕様:
| モデル |
HS35-40 |
HS45-50 |
HS65 |
HS70 |
HS80 |
HS90 |
HS100 |
HS120 |
HS150 |
HS200 |
| オーガー直径 (Ø mm) |
35~40歳 |
45〜50 |
65 |
70 |
80 |
90 |
100 |
120 |
150 |
200 |
| 工品の直径 (Ø mm) |
0.4-3 |
0.8-6 |
1.8〜15 |
2から20 |
3〜30 |
8〜40 |
5〜50 |
8から80 |
10から120 |
20から170 |
| エクストルーダの電源 (kW) |
スタンダード |
2.2-11 |
11〜15 |
30 |
30から37 |
53~75 |
75~90 |
110 |
110〜132 |
160〜200 |
315 |
| 生産性を高める |
45611 |
18.5-22 |
37 |
45 |
90 |
110 |
132 |
160 |
250 |
375 |
| エクストルーション生産性 (kg/h) |
スタンダード |
PVC |
40から55 |
75から80 |
140から160 |
160から180 |
230〜250 |
300~330 |
380〜430 |
500から550 |
640〜650 |
900から1000 |
| LSZH |
25~35歳 |
50から55 |
110から120 |
120〜150 |
180〜210 |
220〜320 |
290〜320 |
350~380 |
600〜700 |
1000〜1100 |
| 生産性を高める |
PVC |
60~70 |
110から120 |
190〜200 |
290〜300 |
330〜350 |
430〜450 |
530〜550 |
780〜800 |
1100~1200年 |
1600~1800年 |
| LSZH |
35から45 |
90〜100 |
180〜200 |
200〜220 |
270〜290 |
330〜350 |
400から420 |
520~540 |
730~750 |
1100~1200年 |
| 線形速度 (m/min) |
PVC規格 |
250 |
250 |
200 |
200 |
120 |
120 |
100 |
100 |
80 |
80 |
| 高速LSZH |
800 |
800 |
550 |
550 |
500 |
500 |
200 |
200 |
200 |
200 |
特徴:
LSZH材料の特殊な特性によると,専門のスクリューを採用し,圧縮比は厳格に制御されます.
LSZH材料の張力強度,長さ,表面の仕上げを保証するために,隔熱中に圧縮型が選択され,包装中に半圧縮型が選択されます.
デジタル制御技術とPLCプログラムにより,制御システムは信頼性と柔軟性があります.
LSZH材料を挤出するために,ライン全体の冷却システムは非常に重要です.
記述:
-

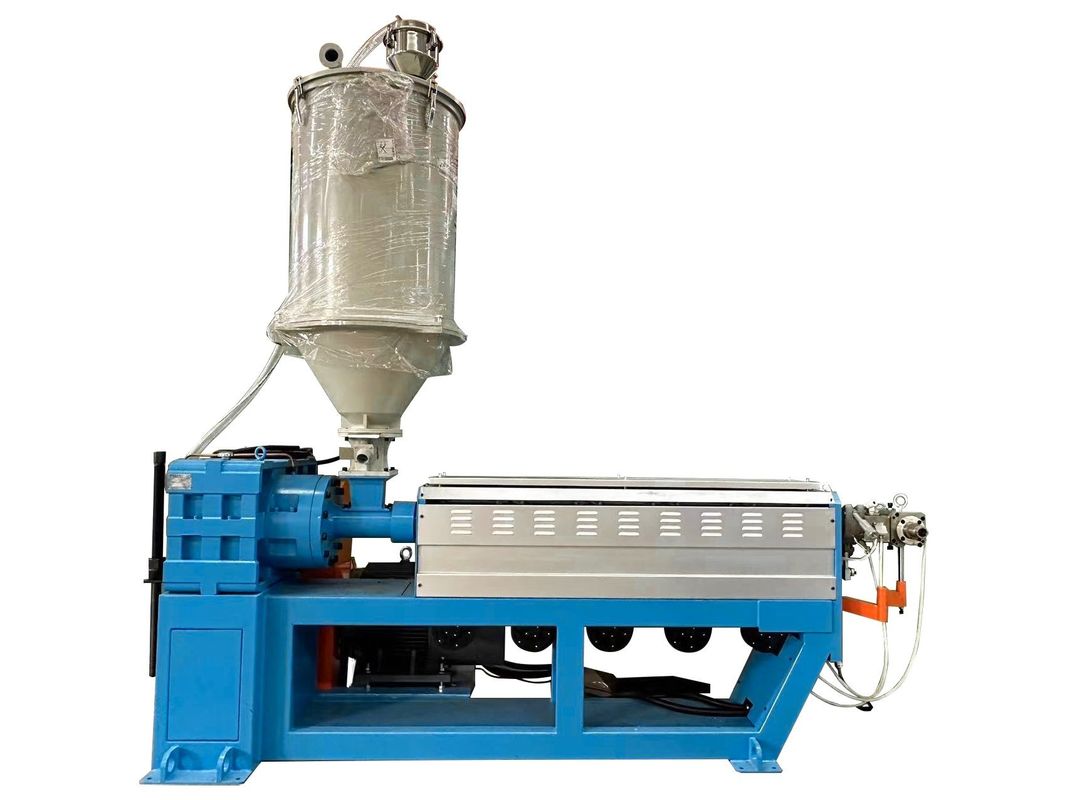

エクストルーションマシン:
- 生産ラインには,LSZH 80ケーブルの製造のために特別に設計された挤出機械が含まれています.LSZHケーブルは,低煙排出量とハロゲン化合物の欠如で知られています.火災安全が懸念されるアプリケーションに適している.
- エクストルーション機械は,LSZH材料の加工に最適化され,効率的で正確なエクストルーションを保証します.
- LSZH材料を輸送し溶かす回転螺旋を持つ加熱樽を備えている.螺旋の設計と構成は,ケーブル生産に使用されるLSZH化合物の加工に合わせたものである.
- LSZH材料の最適な溶融と挤出を達成するために,樽に沿った温度制御ゾーンは正確な温度調節を可能にします.
- エクストルーダ機には,温度,螺旋速度,圧力の制御システムがあり,プロセスのパラメータの正確な制御と調整が可能です.
-
生産ライン容量:
- 生産ラインは特定の容量に対応するように設計されており,この容量によって,特定の時間枠内で生産できる最大量のLSZH 80ケーブルが決定されます.
- 生産ラインの容量は,挤出機の出力,ライン速度,製造中のLSZH 80ケーブルの特殊要件などの要因に依存します.
-
LSZH 80ケーブル仕様:
- この生産ラインは,LSZH 80ケーブルの製造に専念しており,これは特定の構造と性能特性を備えた特定のタイプのLSZHケーブルを指します.
- LSZH 80ケーブルは,通常,特定の導体サイズ,隔熱厚さ,および業界標準および顧客の要求を満たす全体的な寸法を持っています.
- これらのケーブルは燃焼中に低煙排出量とゼロのハロゲン含有量を提供するように設計されており,公共の建物などの火災安全が重要なアプリケーションに適しています.輸送データセンターです
-
キャベルの挤出:
- 挤出機は,溶けたLSZH 80材料を適用してケーブルの隔離層および/またはジャケット層を形成する.
- 挤出プロセスは,LSZH 80ケーブルの望ましい仕様と基準を満たす,LSZH 層の厚さと品質の正確な制御を保証します.
-
冷却とサイズ設定:
- エクストルーション後,ケーブルは冷却とサイズ化プロセスを経て,挤出されたLSZH材料を固め,安定させます.
- 冷却は通常水浴や空気冷却装置を用いて達成され,サイズ測定ツールではケーブルの直径と形状を制御し,望ましい仕様に適合することを保証する.
-
引出装置と切断システム:
- 生産ラインには,圧縮されたケーブルを制御速度で引っ張る引き出しユニットがあり,緊張と寸法一貫性を維持します.
- 切断システムでは,顧客の要求を満たすために,通常メートルまたはフィートで測定される,望ましい長さに正確にケーブルを切ります.
-
制御システムと自動化
- 生産ラインには制御システムがあり,プログラム可能な論理制御器 (PLC) と人間機械インターフェース (HMI) を含むことができる.温度などのプロセスパラメータの正確な制御とモニタリングを可能にする速度と圧力を
- 自動化機能は,特定のタスクを自動化し,リアルタイムモニタリングとデータログング機能を提供することで,生産性と品質管理を強化します.
-
安全性について:
- 生産ラインには,安全な作業環境を確保するための安全機能が組み込まれています.これらの機能には,緊急停止ボタン,安全鍵,保護装置が含まれます.
-
メンテナンスと整備可能性
- 製造ラインは,保守と運用性を容易にするように設計されています. 迅速に交換できる部品,清掃と保守作業のための簡単なアクセス,問題を特定し,問題解決するための診断システム.
